詳細情報 |
|||
| 容量: | 300L / 500L / 1000L / 2000L / 3000L / カスタム | 材料: | SS316L（製品接触部）、SS304（フレーム） |
|---|---|---|---|
| 表面仕上げ: | 内部Ra ≤0.4μm、外部マット/ポリッシュ | 制御システム: | タッチスクリーン付き PLC 自動制御 (Siemens/Schneider オプション) |
| 関数: | 混合・加熱・冷却ジャケット、CIP/SIP洗浄システム | 応用: | 製薬 / バイオ医薬品 / 化粧品 / 食品産業 |
製品の説明
1. 製品名

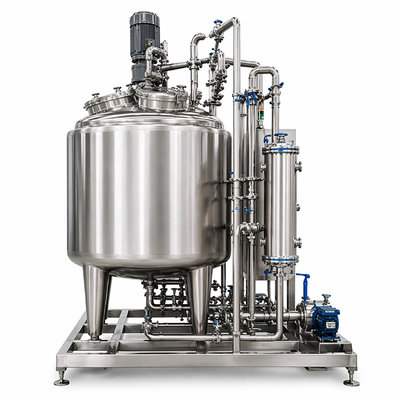

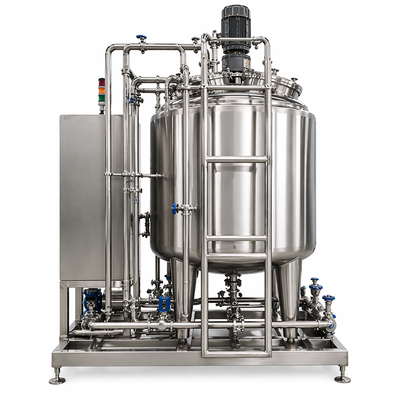

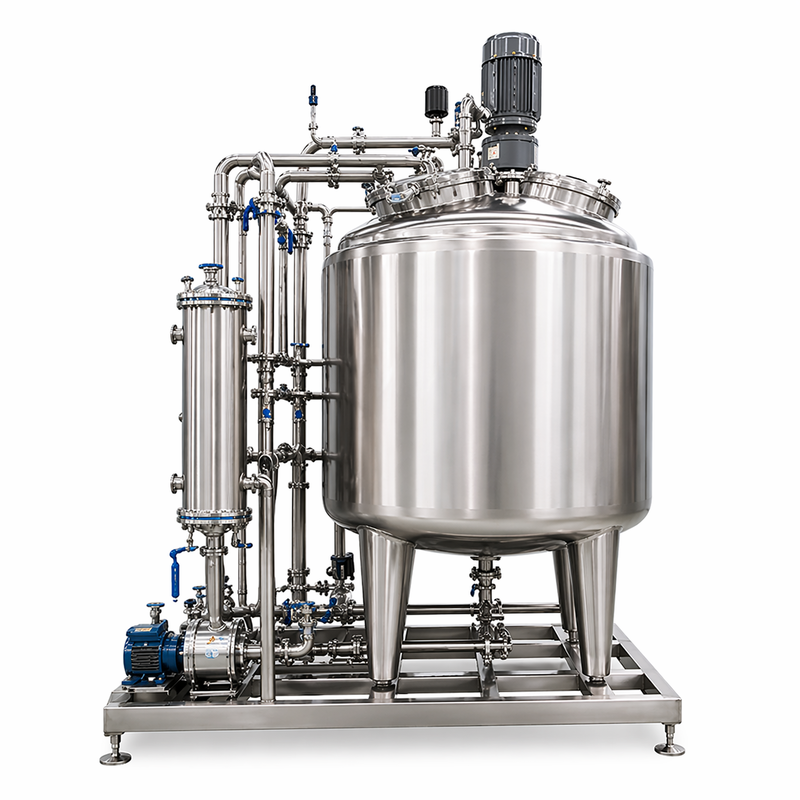

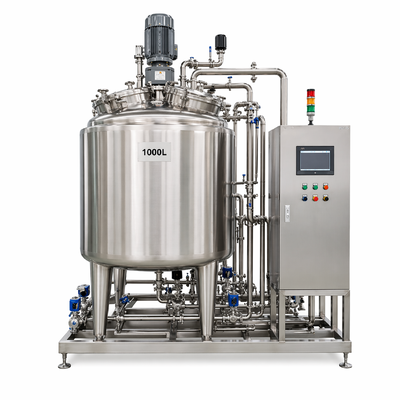

GMP溶液調製システム 1000L SS316L混合タンク付き（自動PLC制御、CIP対応）
2. 製品概要
1000L溶液調製システムは、高水準の生産環境における衛生的な液体混合および調製のために設計されています。SS316L接触面と高度なPLC自動化により構築されたこのシステムは、安定した性能、精密な制御、効率的な洗浄を保証します。一貫したバッチ処理をサポートし、厳格な清潔度と運用要件を満たします。
3. 用途
- バイオテクノロジー液体調製
- 化粧品液体混合
- 食品・飲料加工
- 実験室およびパイロット生産
- 高純度液体製剤
4. プロセスフロー図
→ 加熱/冷却ジャケット → 循環ループ → ろ過ユニット → 保管タンク
プロセス説明:
水と原料は、制御された投入システムを通じて混合タンクに導入されます。撹拌機は均一な混合を保証します。ジャケットシステムは必要な温度を維持します。溶液は循環およびろ過された後、保管または下流工程に移送されます。
5. 主な特徴
- サニタリー設計のSS316L接触部品
- 滑らかな内面（Ra ≤ 0.4 μm オプション）
- タッチスクリーン付き全自動PLC制御
- 効率的なメンテナンスのためのCIP洗浄システム
- オプションの加熱・冷却ジャケット
- 可変速撹拌機による安定した混合
- 容易な設置のためのコンパクトなスキッドマウント設計
6. 技術パラメータ
| 項目 | 仕様 |
|---|---|
| 容量 | 1000 L |
| 接触部材質 | SS316L |
| 外装材質 | SS304 |
| 表面仕上げ | ≤0.8 μm（≤0.6 / ≤0.4 μm オプション） |
| 混合方式 | トップマウント式撹拌機 |
| 混合速度 | 0～60 rpm（調整可能） |
| 加熱/冷却 | ジャケット付きタンク（オプション） |
| 制御システム | PLC + HMI（自動） |
| 洗浄システム | CIP対応 |
| 電源 | 220V / 380V、50/60 Hz |
| 設置 | スキッドマウント |
| 設計基準 | GMP指向、ISO |
7. 設定リスト
| コンポーネント | 説明 |
|---|---|
| 混合タンク | マンウェイ付き1000L SS316L容器 |
| 撹拌機 | トップマウント式、可変速 |
| ジャケットシステム | 加熱/冷却ジャケット（オプション） |
| 制御盤 | タッチスクリーン付きPLC |
| バルブ | サニタリーダイヤフラムバルブ |
| 配管 | SS316L衛生配管 |
| ポンプ | 移送ポンプ（オプション） |
| ろ過ユニット | カートリッジ/メンブレンろ過 |
| CIPシステム | 洗浄インターフェース接続 |
| プラットフォーム | ステンレス鋼ベースフレーム |
8. プロジェクト事例
事例1 – 東南アジア生産施設
液体製剤用に1000Lシステムを設置しました。自動制御によりプロセス効率が向上し、手作業が削減されました。
事例2 – 中東工業プラント
加熱ジャケット付きシステムにより精密な温度制御が可能になり、安定した製品品質が保証されました。
9. 認証・規格
- GMP指向設計原則
- ISO 9001品質マネジメント
- 衛生配管およびサニタリー継手
- FDA/WHOガイドラインへのオプション準拠
10. FAQ
Q1: システムはカスタマイズ可能ですか？
はい、容量、構成、自動化レベルを調整できます。
Q2: 自動運転は可能ですか？
はい、タッチスクリーン付きPLC制御とレシピ管理をサポートしています。
Q3: システムには洗浄機能が含まれていますか？
効率的な洗浄のためのCIP対応接続を備えています。
Q4: 加熱と冷却を統合できますか？
はい、ジャケット付きタンクのオプションが利用可能です。
Q5: 設置サポートは提供していますか？
はい、設置および試運転サービスを世界中で提供しています。
11. CTA（Call To Action）
信頼性の高い1000L溶液調製システムをお探しですか？
カスタム設計と見積もりについては、お問い合わせください。
