詳細情報 |
|||
| 容量: | 300L / 500L / 1000L / 2000L / 3000L / カスタム | 材料: | SS316L（製品接触部）、SS304（フレーム） |
|---|---|---|---|
| 表面仕上げ: | 内部Ra ≤0.4μm、外部マット/ポリッシュ | 制御システム: | タッチスクリーン付き PLC 自動制御 (Siemens/Schneider オプション) |
| 関数: | 混合・加熱・冷却ジャケット、CIP/SIP洗浄システム | 応用: | 製薬 / バイオ医薬品 / 化粧品 / 食品産業 |
製品の説明
1製品名

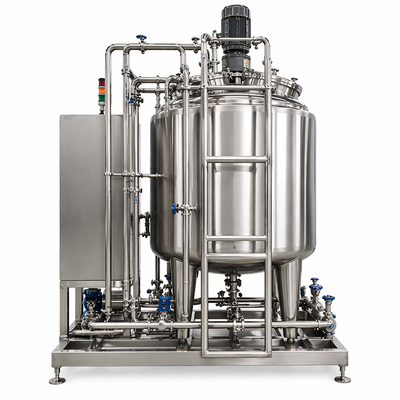

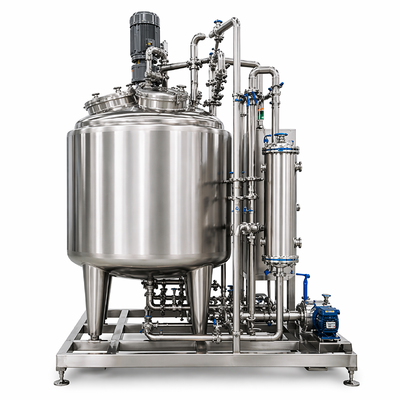

SS316Lタンク (暖房・冷却ジャケット,PLC自動化) を備えた液体準備システム2000L
2製品概要
2000L溶液調製システムは,高水準の生産環境で衛生的な液体混合と調製のために設計されています.システムは安定した性能を保証します精密な制御と効率的な清掃.一貫したバッチ処理をサポートし,厳格な清潔性と運用要件を満たします.
3申請について
- バイオテク液体製剤
- 化粧品の液体混合
- 食品・飲料加工
- 実験室と試作生産
- 高純度液体製剤

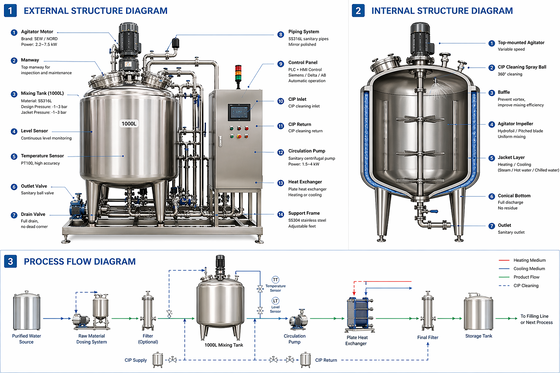

4. プロセスフロー図
浄水源 → 原材料の投与量 → 2000Lの混合タンク (アギタター)
→ 暖房/冷却ジャケット → 循環ループ → 濾過装置 → 貯蔵タンク
→ 暖房/冷却ジャケット → 循環ループ → 濾過装置 → 貯蔵タンク
プロセスの説明:
水と原材料は,制御された投与システムを通じて混合タンクに導入されます. 調動器は均一な混合を保証します. ジャケットシステムは必要な温度を維持します.溶液は,貯蔵または下流加工に転送される前に循環しフィルタリングされます..
5主要な特徴
- 衛生設計のSS316L接触部品
- 滑らかな内部表面 (Ra ≤ 0.4 μmはオプション)
- タッチスクリーンで完全自動PLC制御
- 効率的なメンテナンスのためのCIP清掃システム
- オプションの暖房・冷却ジャケット
- 変速振動器で安定した混合
- コンパクトなスキッドマウント設計で安装が簡単
6. テクニカルパラメータ
| ポイント | 仕様 |
|---|---|
| 容量 | 2000L |
| 接触材料 | SS316L |
| 外部資料 | SS304 |
| 表面塗装 | ≤0.8 μm (≤0.6 / ≤0.4 μmはオプション) |
| 混合型 | オーバーマウントしたアピレーター |
| 混合速度 | 0°60回転/分 (調節可能) |
| 暖房/冷却 | ジャケット付きタンク (オプション) |
| 制御システム | PLC + HMI (自動) |
| 清掃システム | CIP 準備済み |
| 電源 | 220V / 380V,50/60 Hz |
| 設置 | スキード式 |
| 設計基準 | GMP 向け ISO |
7設定リスト
| 構成要素 | 記述 |
|---|---|
| 混合タンク | 2000L SS316L 乗用船 |
| 調節器 | オーバーマウント 変速 |
| ジャケットシステム | 暖房/冷却コート (オプション) |
| コントロールパネル | 触覚画面付きのPLC |
| バルブ | 衛生用弁 |
| パイプ | SS316L 衛生用パイプ |
| パンプ | トランスファーポンプ (オプション) |
| フィルターユニット | カートリッジ/膜フィルタリング |
| CIPシステム | インターフェース接続を掃除する |
| プラットフォーム | ステンレス鋼のベースフレーム |
8プロジェクトケース
ケース1 東南アジア生産施設
液体製剤に2000Lのシステムが設置され,自動制御によりプロセスの効率が向上し,手動操作が削減されました.
ケース2 中東産業工場
暖房ジャケットのシステムにより,正確な温度制御が可能になり,安定した製品品質が保証されました.
9認証と基準
- GMP に 基づく 設計 原則
- ISO 9001 品質管理
- 衛生用パイプと衛生用フィッティング
- WHOのガイドラインの義務的遵守
10よくある質問
Q1: システムはカスタマイズできますか?
そうです 容量,構成,自動化レベルを 調整できます
Q2:自動操作は可能ですか?
はい,タッチスクリーンとレシピ管理の PLC コントロールがサポートされています.
Q3: システムには清掃機能が含まれていますか?
効率的な清掃のために CIP 対応の接続で設計されています
Q4: 暖房と冷却を統合できますか?
そう,ジャケット付きのタンクオプションは利用できます.
Q5: 設置支援をしていますか?
そうです 設置と稼働サービスは 世界中で提供されています
11CTA (行動への呼びかけ)
信頼性の高い2000Lの溶液準備システムを探していますか?
カスタマイズされたデザインと引上げのために私たちと連絡してください.
