詳細情報 |
|||
| 容量: | 300L / 500L / 1000L / 2000L / 3000L / カスタム | 材料: | SS316L（製品接触部）、SS304（フレーム） |
|---|---|---|---|
| 表面仕上げ: | 内部Ra ≤0.4μm、外部マット/ポリッシュ | 制御システム: | タッチスクリーン付き PLC 自動制御 (シュナイダーオプション) |
| 関数: | 混合・加熱・冷却ジャケット、CIP/SIP洗浄システム | 応用: | 製薬 / バイオ医薬品 / 化粧品 / 食品産業 |
製品の説明

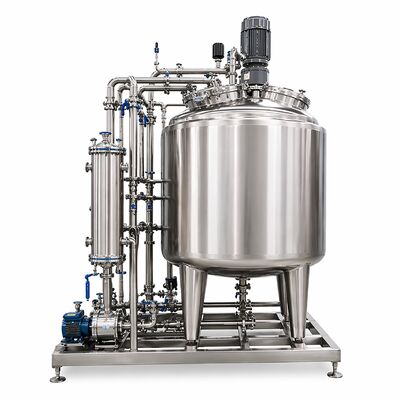

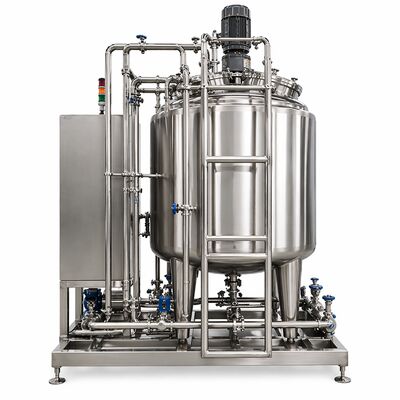

バイオファー溶液調製システム 1000L SS316L 容器付き (GMP規格、タッチスクリーン制御)
1. 製品名
溶液調製システム 1000L SS316L 容器付き (GMP規格、タッチスクリーン制御)
2. 製品概要
1000L 溶液調製システムは、高水準の生産環境における衛生的な液体混合および調製のために設計されています。SS316L 接触面とサニタリー設計により、耐食性、容易な洗浄性、および一貫したバッチ品質を保証します。
本システムは、正確な操作、リアルタイム監視、および再現可能なプロセス制御のための PLC 自動化を備えたタッチスクリーン制御を特徴としています。スキッドマウント構造により、迅速な設置と既存の生産ラインへの統合が可能です。
3. 用途
- バイオテクノロジー培地および緩衝液の調製
- 化粧品液体混合
- 食品・飲料加工
- 高純度液体製剤
- 実験室およびパイロットスケール生産
4. プロセスフロー図
→ 加熱/冷却ジャケット → 循環ループ → ろ過ユニット → 保管/移送
プロセス説明:
水と原料は、制御された投入システムを介して混合タンクに導入されます。撹拌機は均一な混合を提供し、循環ループは一貫性を高めます。温度はジャケットシステムによって維持されます。最終的な溶液はろ過され、下流での使用のために移送されます。
5. 主な特徴
- 衛生的な設計の SS316L 接触部品
- 滑らかな内面 (Ra ≤ 0.4 μm オプション)
- タッチスクリーンインターフェースを備えた PLC 制御
- 可変速撹拌機による安定した混合
- オプションの加熱および冷却ジャケット
- 汚染リスクを低減するクローズドシステム設計
- 効率的な洗浄のための CIP 対応
6. 技術パラメータ
| 項目 | 仕様 |
|---|---|
| 容量 | 1000 L |
| 接触材質 | SS316L |
| 外装材質 | SS304 |
| 表面仕上げ | ≤0.8 μm (≤0.6 / ≤0.4 μm オプション) |
| 混合タイプ | トップマウント型撹拌機 |
| 混合速度 | 0～60 rpm (調整可能) |
| 加熱/冷却 | ジャケット (オプション) |
| 制御システム | PLC + HMI (タッチスクリーン) |
| 洗浄システム | CIP 対応 |
| 使用圧力 | 0～0.3 MPa |
| 設計温度 | -10℃～120℃ |
| 電源 | 220V / 380V, 50/60 Hz |
| 設置 | スキッドマウント |
| 設計基準 | GMP指向、ISO |
7. 設定リスト
| コンポーネント | 説明 |
|---|---|
| 混合タンク | マンウェイ付き 1000L SS316L 容器 |
| 撹拌機 | トップマウント型可変速 |
| ジャケットシステム | 加熱/冷却ジャケット (オプション) |
| 制御パネル | タッチスクリーン付き PLC |
| バルブ | サニタリーダイヤフラムバルブ |
| 配管 | SS316L 衛生配管 |
| ポンプ | 循環/移送ポンプ |
| ろ過ユニット | オプションのろ過システム |
| センサー | 温度、圧力、レベル |
| CIP インターフェース | 洗浄ポート |
| フレーム | ステンレス鋼スキッドベース |
8. プロジェクト事例
事例 1 – 東南アジア生産施設
1000L システムにより、プロセス効率が向上し、自動制御による手作業が削減されました。
事例 2 – ヨーロッパ高純度液体ライン
タッチスクリーン制御により、正確なパラメータ調整が可能になり、製品品質の一貫性が確保されました。
9. 認証・規格
- GMP指向設計原則
- ISO 9001 品質マネジメント
- 衛生配管およびサニタリー継手
- FDA / WHO ガイドラインへのオプション準拠
10. FAQ
Q1: システムは完全自動ですか？
はい、タッチスクリーン付き PLC 制御により自動操作が可能です。
Q2: システムはカスタマイズ可能ですか？
はい、容量、構成、自動化レベルを調整できます。
Q3: 温度制御は可能ですか？
はい、オプションの加熱および冷却ジャケットを組み込むことができます。
Q4: システムは洗浄をサポートしていますか？
はい、CIP 対応接続で設計されています。
Q5: 設置サポートは提供されますか？
はい、グローバルな設置および試運転サービスが利用可能です。
11. CTA (Call To Action)
信頼性の高い 1000L 溶液調製システムをお探しですか？
カスタム設計と見積もりについては、お問い合わせください。
